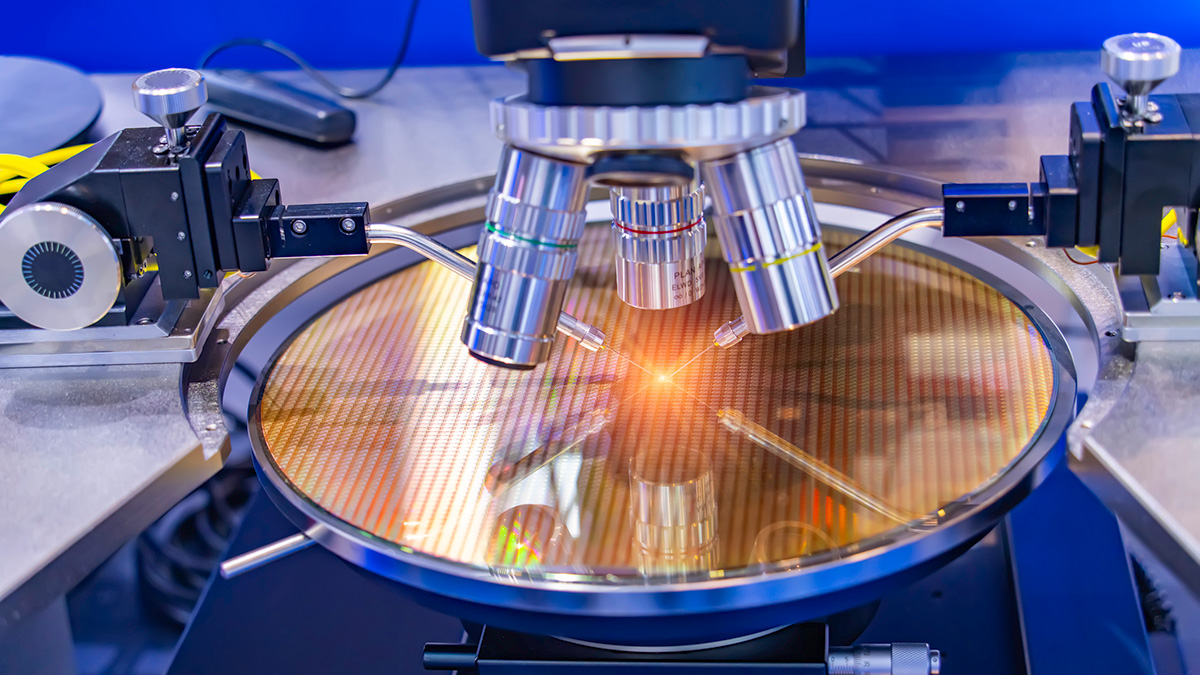

ウェーハ検査装置とは？半導体製造における重要性と役割

半導体デバイスの複雑化・高性能化に伴い、半導体製品にはこれまで以上に高い信頼性が求められています。こうした中で、半導体製造における検査工程の重要性は年々高まっています。なかでもウェーハ検査は、回路形成の初期段階から最終段階に至るまで、品質・歩留まり・生産性を左右する重要な工程であり、この検査に用いられるウェーハ検査装置への注目も高まっています。

本記事では、ウェーハ検査の目的や検査装置の種類、製造工程のどの段階で何を検査しているのかといった基礎知識から、最新の技術動向までを体系的に解説します。

ウェーハとは、半導体デバイスの基板となる薄い円盤状の材料です。素材には、シリコン（Si）をはじめ、ガリウムヒ素（GaAs）、炭化ケイ素（SiC）、窒化ガリウム（GaN）などがありますが、最も広く使用されているのはシリコンです。シリコンを素材とするウェーハはシリコンウェーハと呼ばれ、「半導体ウェーハ」と言う場合、このシリコンウェーハを指すことがほとんどです。

使用されるシリコンに結晶欠陥や異物がわずかでも含まれると、半導体デバイスの性能に大きく影響します。そのため、半導体製造に使用されるシリコンには、不純物を極限まで排除した超高純度のシリコンが求められます。半導体用シリコンでは、純度99.999999999％（イレブンナイン）と呼ばれる極めて高い純度が実現されており、こうした材料技術が、微細で高性能な半導体デバイスを支えています。

このような高純度シリコンから製造されるウェーハは、用途や製造プロセスに応じて標準化されたサイズで供給されています。一般的なサイズは直径100mm（4インチ）から300mm（12インチ）で、厚さは通常0.5mmから1mm程度です。

現在の半導体業界では、300mmウェーハが高性能コンピューティング向けデバイスの主流となっている一方、200mmウェーハもパワー半導体や車載機器、産業機器などの分野で引き続き重要な役割を担っています。そのため、さまざまなサイズや用途のウェーハに対応した高精度な検査技術が求められています。

ウェーハ検査は、製造工程の早い段階で不良を検出し、不良品が後工程に進むことを防ぐ役割を担います。これにより、無駄な加工や再作業を削減し、歩留まりの向上と製造コストの抑制につながります。結果として製造効率が高まり、収益性の改善にも寄与します。さらに、工程全体の品質管理が強化されることで、最終製品の品質と信頼性の確保にも貢献します。

このように、ウェーハ検査は半導体製造において、技術面だけでなく経済面においても重要な役割を果たしています。

ウェーハ検査装置は、検査対象や目的に応じて、複数のカテゴリに分類されます。代表的な装置は次のとおりです。

ウェーハ材料そのものの特性を評価する装置です。シリコン結晶の並び方や欠陥の有無、材料の組成、内部構造の状態などを測定・観察することで、半導体デバイスが安定して動作するための土台が正しく作られているかを確認します。

特に、新しい材料の研究開発や製造プロセスの立ち上げ段階において、重要な役割を果たします。

光や電子ビーム（E-beam）をウェーハ表面に照射し、その反射の強さや広がり方の違いを観察することで、欠陥や異物を検出する方式です。

レーザー等を用いる光学式では、反射光や散乱光の違いを利用して検査を行い、その高速性から量産工程におけるインライン検査に適しています。一方、電子ビーム式は、電子が検査対象に当たった際に生じる信号をもとに画像を生成し、その画像から形状の違いや欠陥の有無を読み取ります。電子は光に比べて非常に短い波長を持つため、光学式では捉えにくい微細な構造の違いや欠陥であっても、ナノメートルレベルで高精細に検出することが可能です。

どの検査方式を用いるかは、製造工程のどの段階に適用するかによって選択され、その役割や重視されるポイントが変わります。特に、検査対象が回路形成前か後かによって、検査の目的は大きく異なります。

回路形成前のウェーハの検査では、表面の平坦性や異物の有無に加え、傷などの外観異常を検出します。異常が検出された場合には、どの製造装置やどの工程においてウェーハが傷ついたのか、あるいは汚染されたのかといった製造工程の健全性を把握することができ、工程条件や装置の改善につなげることができます。

一方、トランジスタや配線の回路が形成された後のウェーハでは、異物の付着や回路パターンの設計からの形状ずれなど、外観上の異常を検出します。

回路パターンの線幅（CD：Critical Dimension）や形状、膜厚、ウェーハの反りなどを高精度に測定するために用いられるのが、寸法・形状測定装置です。代表的な例が走査型電子顕微鏡（SEM： Scanning Electron Microscope ）の技術を応用した測長SEM（CD‑SEM）と呼ばれる装置で、電子ビームを照射した反応から、回路パターンの寸法や形状をナノメートルレベルで高精度に測定します。
測定結果は製造工程にフィードバックされ、異常の早期検出とプロセス管理を通じて歩留まりの悪化を防ぐ役割を担います。

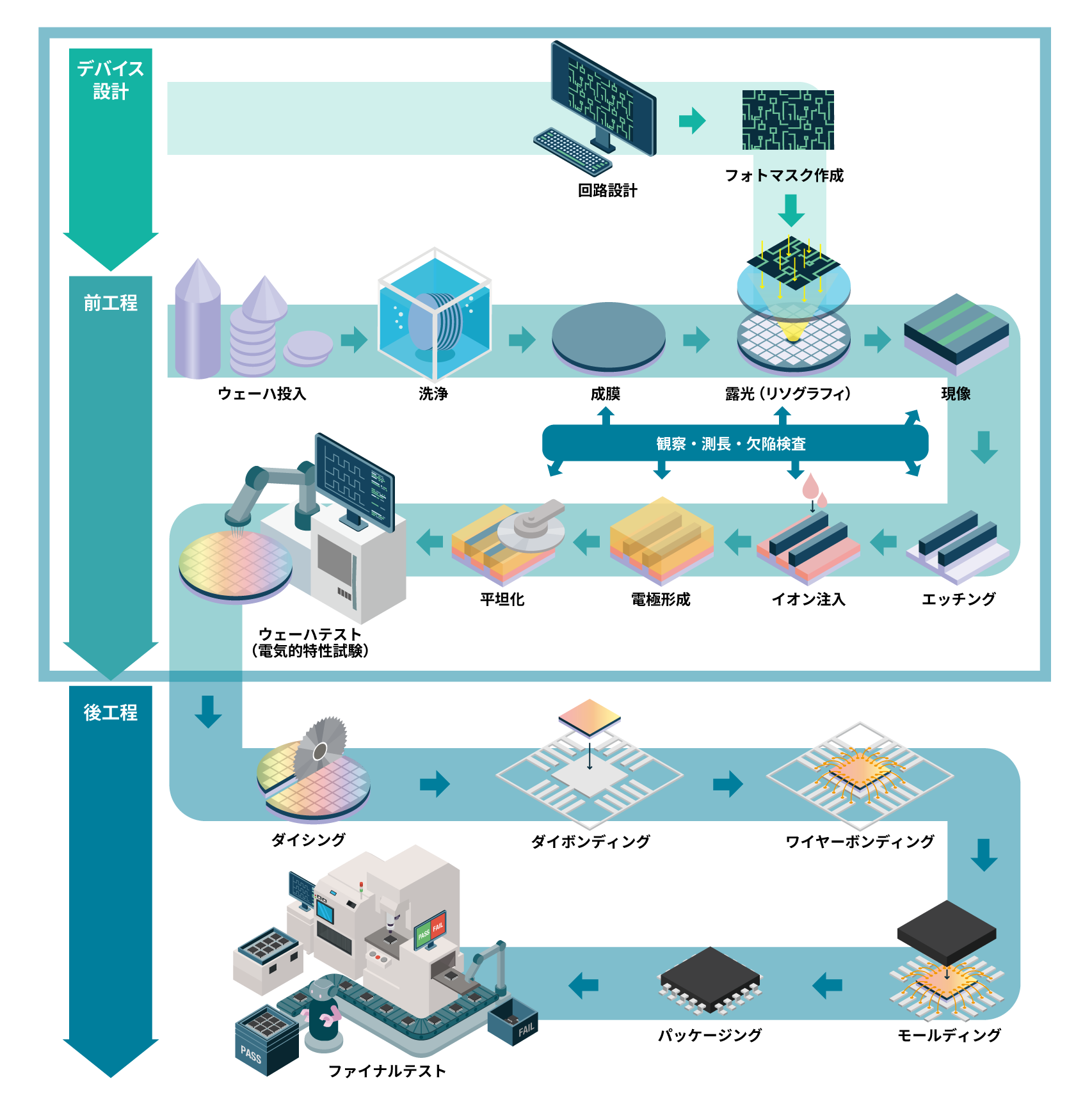

半導体製造工程は、大きく「前工程（ウェーハ上の回路形成）」と「後工程（組立・最終試験）」に分けられ、ウェーハ検査は主に前工程で実施されます。前工程には、観察・測長・欠陥検査および電気的特性試験が含まれます。

ウェーハ上に半導体チップの回路や素子を作り込む前工程では、回路パターンが設計通りに形成されているかを確認するために、観察・測長・欠陥検査が行われます。代表的な手段としては測長SEMなどがあり、回路パターンの寸法や形状をナノメートルレベルで詳細に確認します。

これにより、パターン寸法の設計値とのズレや微細な欠陥・異物を早い段階で検出できるほか、取得したデータを解析することで、プロセスの異常を把握することが可能になります。

ウェーハ上に形成された回路が電気的に正しく動作するかを確認するのが、電気的特性試験です。

例えば、ウェーハテストはウェーハ状態のまま電気的特性を評価する工程であり、テスタとウェーハプローバを用いて、回路が所定の電気特性を満たし、正しく動作するかを確認します。

電気的特性試験は、回路の動作特性や電気的性能を評価することを目的としており、寸法や形状の測定・観察とは異なる観点から半導体の品質を確認します。

このように、半導体の品質評価は複数の検査・測定手法によって支えられています。

半導体試験装置（ATE）についてより詳しく知りたい方は、こちらの記事をご参照ください。

• ATE（Automated Test Equipment）とは？半導体試験装置の役割から仕組み、将来性まで徹底解説

前工程で回路が作り込まれたウェーハは、主な検査工程を経た後、半導体回路が集積されたダイに切り出され、パッケージ化されます。こうして実際に使用可能な半導体製品（デバイス）として完成させる後工程では、製品としての品質や信頼性を確認するための各種試験が、最終試験として実施されます。

具体的には、まず、ワイヤーボンディング検査により、半導体チップと外部回路をつなぐワイヤーが正しく安全に接続されているかを確認します。次に、外観検査では、組立・封止された半導体デバイスに生じる微細なキズや割れ、変形などを高解像度カメラと画像処理によって検出します。最後に、半導体試験装置（ATE）を用いた最終電気特性試験により、性能や機能、信頼性を測定・判定します。

ここまで解説してきたウェーハ検査技術は、製造プロセスの高度化と歩調を合わせる形で進化を続けています。

特に、人工知能（AI）技術の導入や次世代デバイスへの対応は、今後の検査技術を語るうえで欠かせないテーマです。

AI、特にディープラーニングを用いた画像認識技術は、ウェーハ外観検査に活用されています。欠陥検出の自動化や分類精度の向上が進むとともに、疑似欠陥の低減も期待されています。

疑似欠陥とは、ウェーハ外観検査装置では「欠陥」として検出されるものの、電気特性や信頼性に影響せず、不良として取り除く必要のないものを指します。

AIは、熟練者の判断やノウハウをデータとして学習・活用できるため、こうした不良の見極めにおいても大きなメリットを発揮します。

半導体の回路パターンは、マスクと呼ばれる回路パターンが描かれた原版（版下）に対して露光装置で光を照射し、透過した部分のみがウェーハ上に転写されることで形成されます。

マスクの回路パターンをウェーハ上のレジストに転写するリソグラフィ技術では、半導体の微細化に伴い、より細かいパターンを正確に形成することが求められています。パターンの解像度は光の波長に依存するため、より短波長の光を用いることで微細な加工が可能になります。

近年ではこうした要求に応えるため、従来よりも短波長で高い解像度を実現するEUV（極端紫外線）リソグラフィの普及が進んでいます。

しかし、このような露光パターンの微細化が進むにつれ、従来は問題とならなかったマスク上の微小な欠陥であっても、そのまま回路不良としてウェーハに転写されやすくなるという課題が生じます。さらに、同じマスクは多数のチップに繰り返し転写されるため、１つの欠陥が歩留まりに致命的な影響を及ぼします。

このような事態を未然に防ぐため、半導体メーカーは、マスクの製造から品質評価までの各工程でマスク検査を実施しています。高度な検査およびレビューシステムを活用することで、パターン欠陥や異物、その他の異常をウェーハへ転写される前に検出し、露光性能を最大化しつつ、品質を確保しています。

今後も半導体の微細化が進むにつれて、マスク上の極めて微小な欠陥を確実に検出・評価するための技術の重要性は、さらに高まっていくと考えられます。

近年では、１つの大きな半導体チップにすべての機能を集約するのではなく、機能ごとに分割した複数のダイをパッケージ内で組み合わせ、単一の製品として構成するチップレット技術の進展が注目されています。このような設計により、高性能化や柔軟な機能拡張が実現できる一方で、個々のダイの品質を確保する重要性がこれまで以上に高まっています。

こうした背景から、ウェーハ状態での検査に加え、ウェーハから切り出されたダイ単位でのテスト（ダイレベルテスト）の重要性が高まっています。その結果、ダイ単位での電気特性評価や外観検査の需要が拡大するとともに、微小なダイを高精度に取り扱うためのハンドリング技術の高度化が求められています。その中でも、テスタと連携してダイの搬送や精密な位置決めを担うハンドラは、こうした高度化を支える中核技術として、今後さらに重要になると考えられます。

アドバンテストはウェーハ・マスク検査工程において、走査型電子顕微鏡の技術を応用した観察・評価領域ソリューションを提供しています。

アドバンテストは、「はかる」技術を核に、ウェーハ・マスク検査領域においても装置と計測の価値を追求し、半導体技術の進化をお客さまとともに支え続けています。
