現代のデジタル社会において、半導体はあらゆる場面で使用されています。人工知能（AI）の普及、スマートフォンの高性能化に加え、自動車や医療機器などへの応用、そしてデータセンター（サーバーやネットワーク機器を設置・運用するための専用施設）の拡大に象徴されるように、半導体は現代社会に欠かせないものになっています。
どれほど革新的な設計であっても、製造された半導体デバイスの一つひとつが確実に、かつ安定して動作することを保証できなければ、それは実用に値するとは言えません。そこで、半導体製造工程において半導体デバイスの品質を保証する要として機能するのが、ATE（Automated Test Equipment：半導体試験装置）です。
本記事では、半導体テスト分野でグローバルに事業を展開するアドバンテストが培ってきた知見をもとに、ATEの定義、その重要性、ATEシステムの構造、および先端半導体がもたらす新たな課題と進化の方向性について解説します。
ATE（半導体試験装置）とは？その役割と重要性
ATE（Automated Test Equipment）は、日本語では「半導体試験装置」と呼ばれ、製造された半導体デバイスが設計仕様通りに動作するかを試験する装置を指します。

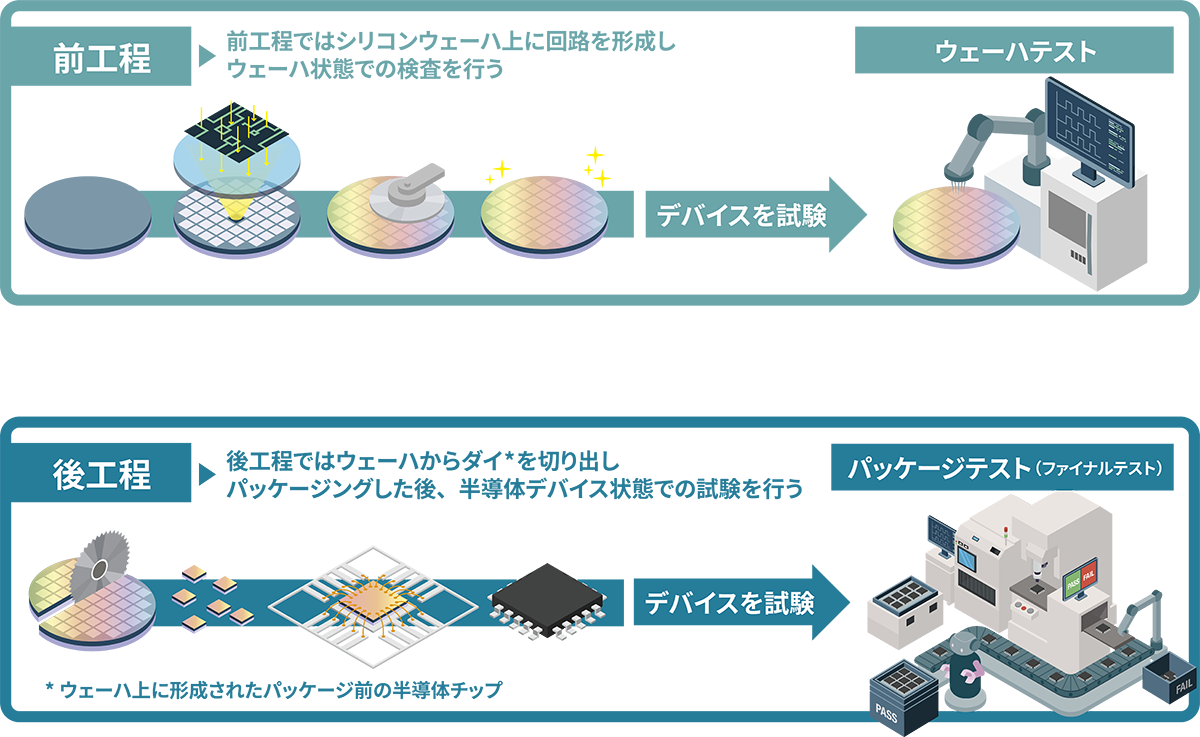

半導体製造工程は、シリコンウェーハ上に回路を形成する「前工程」と、ウェーハからダイ（ウェーハ上に形成されたパッケージ前の半導体チップ）を切り出しパッケージングして半導体デバイスを完成させる「後工程」に分かれます。ATEは製造工程の中で半導体デバイスの試験を行い、良品と不良品を分別します。
それだけでなく、ATEは実際の使用環境を想定した条件下での動作を試験することで、そのデバイスが本来の性能を発揮できるか、長期にわたって安定して動作するかを確認する役割も担っています。
なぜ半導体製造にATEが不可欠なのか？
社会インフラの一部として組み込まれる半導体は、品質と信頼性を確保するために全数検査が基本となります。また、半導体デバイス構造の複雑化と量産規模の拡大により、試験項目および試験時間は増加しています。したがって、半導体製造工程において、全数検査を高精度かつ効率的に実現するATEは不可欠な存在となっています。
スマートフォンやパソコン、自動車など、あらゆる電子機器に搭載される半導体の信頼性を確保することは、メーカーにとって単なる品質検査以上の戦略的意味を持ち、企業の利益率やブランドの信頼性を左右する要因となります。
ここで、従来の研究開発現場などで行われる手動テストの手順と比較してみましょう。
手動テストは主に、
-
環境構築（計測器の手作業での接続）
-
物理的接触（顕微鏡を用いた微細電極への針立て）
-
試験実行（ダイヤル操作等による測定と記録）
-
検証（データシートとの照合）
という手順を踏みます。この手法は一つのデバイスを試験するのには適しています。
一方、ATEは複数のデバイスを同時に試験できる仕組みを備えるとともに、試験を自動化することで人為的なミスを減らし、安定した試験を可能にします。それにより「品質と信頼性の向上」、「生産効率の最大化とコスト削減」、「製品開発サイクルの短縮」といったメリットをもたらします。
品質と信頼性の向上
半導体の不具合は、私たちの生活に大きな混乱を引き起こす可能性があります。例えば、スマートフォンがつながらない、ナビゲーションが正常に動作しないといったトラブルもその一例です。特に、データセンター向けのハイエンドプロセッサ（膨大なデータを高速で処理する高性能な演算装置）や、社会やインフラを支えるさまざまな通信機器および製品においては、市場に出た後に不具合が見つかることは許されません。
このような背景から、半導体製造において高い品質と信頼性を確保することが不可欠となっています。
半導体テストはどのように行われるか
ATEは、デバイスに電気を流して動作を確かめることで、正常に動くか、決められたスピードで動くか、異常な電流がないか、などの細かな試験を行います。さらに、ATEは高温や高電圧の負荷を与えて、潜在的な初期不良を出荷前に取り除きます。
このように、市場での故障率を極限まで下げるとともに、目標とする品質水準を満たすまでの時間を限りなく短縮することは、製品の信頼性を高める上で重要なステップです。
生産効率の最大化とコスト削減
テスト工程の効率化を高めることは、デバイス単価を下げることに直結します。ATEの最大の特徴は、たくさんのデバイスを一度に試験できることです。一度の測定で複数のデバイスを同時に試験することで、スループット（単位時間あたりの生産量）を大きく向上させます。
また、前工程の段階で不良品を早期に発見することは、経済的にも大きな価値があります。不良と分かっているチップに高価なパッケージや組み立て工程を施すことは非効率です。不良品の早期発見を実現するATEは、製造工程全体の無駄を省くとともに、歩留まり改善を通じて、結果的に顧客の利益向上につながる価値も提供しているのです。
製品開発サイクルの短縮
新しい半導体デバイスの開発では、設計通りに動作するかを確認するデバッグ工程に多くの時間を要します。 デバイスが高度化するにつれ、検証が必要な項目が増加し、このデバッグ工程が開発全体のボトルネックとなっています。
ATEは、設計段階のシミュレーション結果を実機に反映させ、試作デバイスの試験結果を素早く提示します。これにより、試作デバイスの動作状況を確認し、次の検証や解析につなげることができます。これらのプロセスを自動化・高速化することで、設計者が問題点を早期に発見し修正できるようになり、製品開発全体のサイクルおよび製品を市場へ投入するまでの時間を短縮します。
ATEの主要構成と種類
ATEは、精密な信号処理を行う本体装置（テスタ）と、テスト対象となる半導体をハンドリングする周辺機器、およびこれらを制御するソフトウェアが高度に統合されたシステムです。
テスタ：電気的特性を測定する指示役
テスタは、ATEの指示役としての役割を担います。デバイスに電気信号を与え、その応答として返ってくる電気信号を期待値データと比較します。
プローバとテストハンドラ：テスト対象を正確に供給する装置

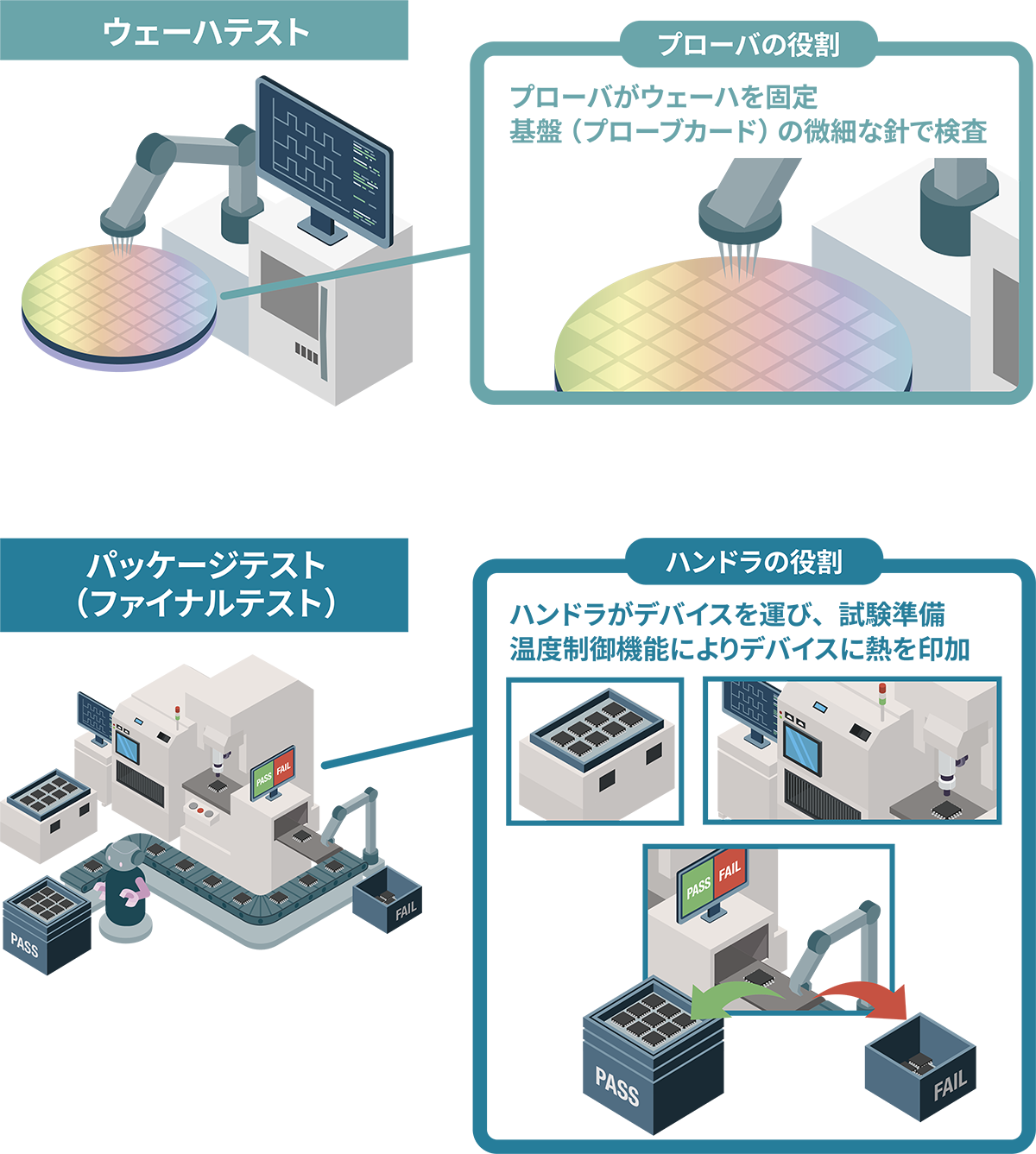

テスタが計測の指示役としての役割を担う一方で、プローバやテストハンドラといった周辺装置は、物理的にデバイスを運び、試験の進行を支える役目を担います。これらの周辺装置は、装置内の所定の位置にデバイスを移動させ、セットし終えた後にテスタへ準備完了の合図を送ります。テスタはその合図を受け取ると試験を開始し、試験が終了すると周辺装置へ試験完了の合図を送ります。周辺装置はテスタから試験結果を受け取り、その結果に基づいてデバイスを仕分けます。これを試験対象のデバイスがなくなるまで自動的に繰り返します。
プローバ
プローバは、ウェーハテスト工程（前工程）で使用されます。シリコンウェーハを正確にステージへ固定し、基板（プローブカード）に並んだ微細な針を、各ダイの電極に接触させることで、テスタとの電気的な接続を確立する役割を担います。これにより、ウェーハのままの状態で、半導体回路の性能測定を可能にします。
テストハンドラ
テストハンドラは、パッケージング後の最終テスト工程（後工程）で使用されます。テストハンドラがテスト対象のデバイスを運び、デバイスをテスタと電気的に接続する部品（ソケット）に挿入する役割を担います。また、実際の使用環境を再現するために、デバイスに熱を与えて動作を確認する温度制御機能を備えているのが特徴です。
設計から実使用環境の想定まで広がるATEのテスト領域
ATEの守備範囲は、半導体のライフサイクル全体へと広がりを見せています。
-
設計・試作評価：設計段階から半導体デバイスにテストのしやすさを組み込む技術（DFT：Design for Testability）と連携し、シミュレーション結果と実機測定結果を比較解析します。DFTとは、製造後の半導体デバイスに不具合がないかを効率よく試験するために、設計段階であらかじめテスト専用の回路をデバイスの内部に組み込んでおく手法のことです。
-
ウェーハレベルテスト：ウェーハを個々のダイに分割する前の段階で行われる試験です。ウェーハ上にある各ダイの電気的特性を確認し、不良の早期発見に寄与します。
-
ダイレベルテスト：ウェーハ自体の検査の後、ウェーハを格子状にカットした個々のダイ単位で行われる試験です。チップレットや3D積層のような先端実装技術において、パッケージング前に良品ダイを確保するために実施されます。
-
パッケージテスト：パッケージングされたデバイスが、完成品の半導体デバイスとして正しく動作するかを確認する試験です。電気的な特性や基本的な機能に加え、温度変化などの条件下でも安定して動作するかを検証し、出荷前に不良品を選別します。パッケージテストはファイナルテストとも呼ばれます。
-
システムレベルテスト（SLT：System Level Test）：スマートフォンやパソコンといった最終製品の実際の使用環境に近い動作状態を再現したプラットフォーム上で、OSやソフトウェアを動作させて検証する試験です。テスト専用のプログラムでは検出が困難な、ハードウェアとソフトウェアの複雑な相互作用による不具合をあぶり出します。
ATE業界の課題と取り組み
半導体技術の進化により、半導体テストの重要性はますます高まっています。特にAIや高性能コンピューティング（HPC）向けのデバイスは、より一層複雑になっています。
この高度化する技術は、「組み合わせによる複雑化と不具合の増加」「熱管理の難しさ」「欠陥低減への強い要求」といった課題をもたらします。
現在は、それらの課題に対し、AIやデータの高度な活用によってテスト工程を根本から効率化する取り組みが加速しています。
複雑化する半導体と増大するコストの課題
半導体はこれまで、1つのシリコン基板上にすべての機能を詰め込む構造が主流でした。しかし現在は、性能向上のために、役割ごとの小さなダイ（チップ）を繋ぎ合わせる「チップレット」や、ダイをビルのように縦に積み重ねる「3D実装」という新しい構造へのシフトが加速しています。
こうした構造の変化は、単に作り方が変わるだけでなく、これまで通りの試験が通用しないという課題を引き起こしています。具体的には、以下の三つの側面で難易度が上昇しています。
-
組み合わせによる複雑化と不具合の増加：半導体の構造は、演算、通信、高帯域幅メモリ（HBM）、電源制御など本来は別々に設計・検証されていた機能を、1つのパッケージ内で組み合わせる構造へと進化しています。その結果、ある部分では正常でも、組み合わせた瞬間に問題が顕在化するといった現象が起こりやすくなっています。
-
熱管理の難しさ：最新のAIデバイスは、試験で性能を確認するために高い負荷で動作させる必要があり、多くの熱が発生します。また、チップの小型化と高密度化により発熱量が増加しています。発熱によるデバイスへの悪影響を防ぐため、適切な冷却が必要です。
-
欠陥低減への強い要求：生成AI向けなどの先端デバイスでは、一つのチップの不具合がシステム全体に影響を及ぼすため、欠陥ゼロに近い非常に高い品質水準が求められています。
ATEの課題に対する取り組み：AIとデータを活用した効率化の推進
現在、半導体業界では、これらの複雑化する課題に対し、試験で得られる膨大なデータを活用して、試験の精度と効率を同時に高める手法の導入が広がっています。アドバンテストでも、テストデータの活用とAI技術の融合による試験の自動化を戦略的に推進しています。
データ・アナリティクスによる品質と効率の両立
測定データを一括管理する仕組みを構築し、製造工程全体の効率化を進めています。
-
リアルタイムデータ活用：テスト実行中に発生する膨大なデータをリアルタイムで収集・供給するインフラを整備しています。これにより、試験の流れを止めることなく、高度な計算を用いて状況を即座に判断できます。
-
適応型テスト（アダプティブテスト）：収集したデータを基に、個々のデバイスの状態やウェーハ上の位置に合わせてテストフローを最適化することで、品質を維持しながら試験時間を短縮することに貢献しています。
デジタルツイン技術の導入による開発加速
ここでいう「デジタルツイン」とは、現実の装置や工程をデータに基づいて仮想空間に再現し、事前に現実と同じような環境で動作検証や最適化を行うための「双子（ツイン）」モデルのことです。開発効率化に向けて、物理的な試験環境を仮想空間で再現するソフトウェアを展開しています。これにより、デバイスが完成する前からテストプログラムの開発やデバッグを可能にし、量産化を実現するまでの期間を大幅に短縮しています。
独自の高速通信ネットワークによる大規模データ処理
先端AIデバイスが必要とする大規模なテストデータに対応するため、テストシステム内部に最適化された独自の高速通信技術を採用しています。これにより、大量のデータを高速で送りながら、多くの処理を同時に進めることが可能です。複雑なデバイスの性能を正確に評価すると同時に、時間あたりの試験数を増やして効率を高めています。
まとめ:ATE（半導体試験装置）が切り拓く半導体デバイスの未来
本記事では、半導体の品質を支えるATE（半導体試験装置）について、その役割から仕組み、最新動向までを解説してきました。半導体の微細化と複雑化が進み、AIが社会のあらゆる場所で活用される時代において、その品質を保証するATEは、製品の信頼性を維持するために欠かせないテスト工程を支えています。
ATEに関するよくある質問（FAQ）
ATE分野を牽引するアドバンテストの歩みと次世代テストソリューション
アドバンテストは、半導体テストの世界的なリーダーとして、半導体産業の発展とともに歩んできました。
1954年に電子計測器メーカー「タケダ理研工業株式会社」として創業された当初の製品は、微小な電流を測定する「マイクロ・マイクロ・アンメータ」であり、この精密な電子計測技術が、後のATE（半導体試験装置）事業の土台となりました。
1960年代末頃、半導体産業の発展をいち早く予測し、培ってきた独自の「はかる」技術を生かして、ATEの開発に本格的に参入しました。現在では、その革新的な技術力により、ATEの主要プレイヤーとしてのポジションを確立しています。
複雑化するニーズに応える最新ソリューション
アドバンテストは、半導体バリューチェーン全体の信頼性を担うパートナーとして、多種多様な半導体、および幅広いお客さまのニーズに応える包括的な半導体テストソリューションを提供しています。初期投資を抑える開発向けから高効率な量産向けまで、共通のプラットフォームで対応できるソリューションを提供することで、お客さまの投資対効果の最適化を支援しています。
-
V93000：高性能SoCテストシステムであり、世界中の工場で幅広く稼働しているアドバンテストの代表的なテスタです。最新世代の「V93000 EXA Scale™」では、独自の通信ネットワーク「Xtreme Link™」を搭載し、爆発的に増大するAIデバイスやHPC用デバイスのテストデータ処理を、高い効率と信頼性で実現します。
-
T2000：モジュール構造を採用したオープンアーキテクチャのテスタです。マイコンや車載デバイス、アナログデバイスなど、多様化するテストニーズに対して柔軟かつ迅速に構成を変更できます。
-
メモリテスタ：アドバンテストのメモリテスタは、ウェーハテストからパッケージテストまで幅広い工程に対応し、多くのデバイスを同時に測定できる構成と、安定した測定性能により、生産性向上と品質確保を支えます。T5801やT5833といった製品群は、進化を続けるメモリ市場の要求に応えます。
-
ACS（Advantest® Cloud Solutions）：ATEに最先端のデータアナリティクスを融合させたプラットフォームです。ATEから得られる膨大なデータをリアルタイムで解析し、適応型テスト（アダプティブテスト）や歩留まりの自動最適化を実現することで、製造工程の品質向上に貢献します。
アドバンテストは、創業以来磨き続けてきた「はかる」技術を核に、これからも世界中のお客さまとともに、高性能化・複雑化する半導体のテストという課題に挑み続けます。
