Invisipin® Solderable｜Advantest Interconnect Solutions™

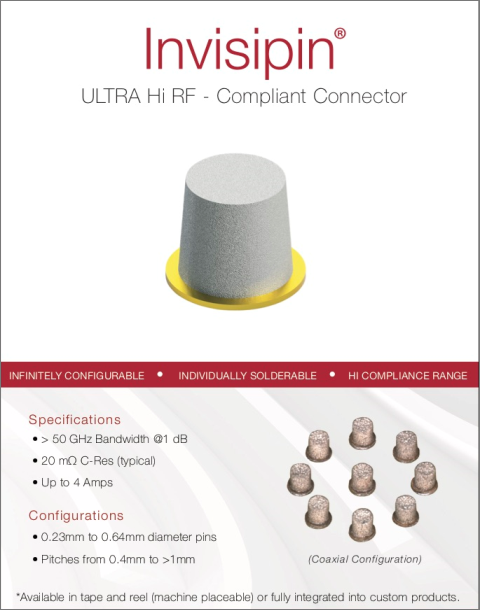

Invisipin® Solderableは独立してはんだ付けが可能な世界初の導電性エラストマーピンです。

ピックアンドプレイスやリフローはんだ付けに対応しているだけでなく、柔軟なカスタマイズが可能で、個別に交換可能なソリューションです。

Invisipin® Solderableを使用すれば、50 GHzにおいて1 dB未満の損失を実現しつつ、最大4アンペアの連続電流容量を保証しながら、他に類を見ないパフォーマンスを実現できます。

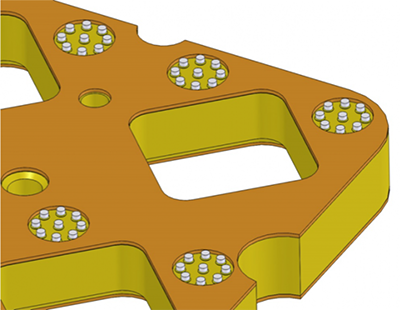

Coaxial Interconnect with Air Dielectric

Mechanical

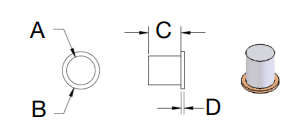

			A	B	C	D
Part Number	Description	Minimum Pitch (mm)	Elastomer Diameter (mm)	Flange Diameter (mm)	Elastomer Height (mm)	Flange Height (mm)	Maximum Compression Stroke (mm)
5502-14-0017	0.23mm x 0.23mm	0.40	0.23	0.28	0.23	0.02	0.09
5502-14-0018	0.33mm x 0.33mm	0.50	0.33	0.38	0.33	0.02	0.13
5502-14-0029	0.33mm x 0.25mm	0.50	0.33	0.38	0.25	0.02	0.10
5502-14-0030	0.41mm x 0.41mm	0.65	0.41	0.46	0.41	0.04	0.16
5502-14-0031	0.41mm x 0.25mm	0.65	0.41	0.46	0.25	0.04	0.10
5502-14-0032	0.50mm x 0.50mm	0.80	0.50	0.56	0.50	0.04	0.20
5502-14-0033	0.50mm x 0.30mm	0.80	0.50	0.56	0.30	0.04	0.12
5502-14-0034	0.64mm x 0.64mm	1.00	0.64	0.69	0.64	0.04	0.25
5502-14-0035	0.64mm x 0.36mm	1.00	0.64	0.69	0.36	0.04	0.13

Materials	Download
Catalog Sheet	Invisipin® Catalog Sheet
Assembly Guide	Invisipin® Assembly Guide
Example Datasheet	Invisipin® Example Datasheet
