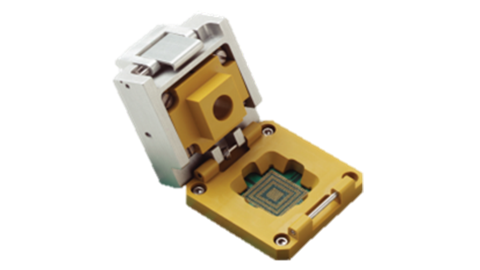

テクノロジーの分野では、精度が何よりも重要です。そこで活躍するのが、 Invisipin® テストソケットです。
Invisipin®テストソケットは、多様なコンタクトピッチと形状に対応した設計により、広帯域かつ高い電流容量を実現します。また、過酷な環境にも耐える堅牢な設計に加え、最適なパフォーマンスを支えるカスタム冷却オプションも備えています。
主な特長
-
コンタクトピッチサイズ：0.3mm、0.4mm、0.5mm、0.65mm、0.8mm、1.0mm（カスタムピッチ対応）
-
帯域幅：65GHz（損失1dB未満）
-
電流容量：1～4A
-
接触抵抗：10～30mΩ
-
使用温度環境：-40℃～+150℃
-
自己インダクタンス：0.03nH～0.06nH
-
相互インダクタンス：0.010nH～0.015nH
-
標準接触荷重：12～35g／pin
-
許容ストローク：75µm～200µm
-
カスタム冷却オプション対応
Invisipin® テストソケットは、カスタマイズ可能な低背型インターコネクトで、IC特性評価において優れた信号品質を提供します。高性能エラストマーに加え、アクティブ冷却機能を備えた機械式ソケット・インターフェースも利用可能です。さらに、Invisipin® テストソケットの評価用ボードは、基板設計・製造、部品実装、ソケットを含むフルターンキーで提供可能です。RF出入力コネクタからInvisipin® テストソケットまで信号品質を維持できるため、IC特性評価において優れた性能を発揮します。
High Performance Characterization Board
Contact R&D Interconnect Solutions for a quote on your test configuration.
Download: Specifications Sheet
